Frequenzzähler FCM 1500

Ein paar Bilder von meinem Frequenzzähler, einem FCM 1500 von JFE. Schöne alte Digitaltechnik mit eingebautem Netzteil, Messeingängen bis 500 MHz und einem separaten Eingang bis 1500 MHz.

10. Dezember 2010

Ein paar Bilder von meinem Frequenzzähler. Schöne alte Digitaltechnik. 🙂

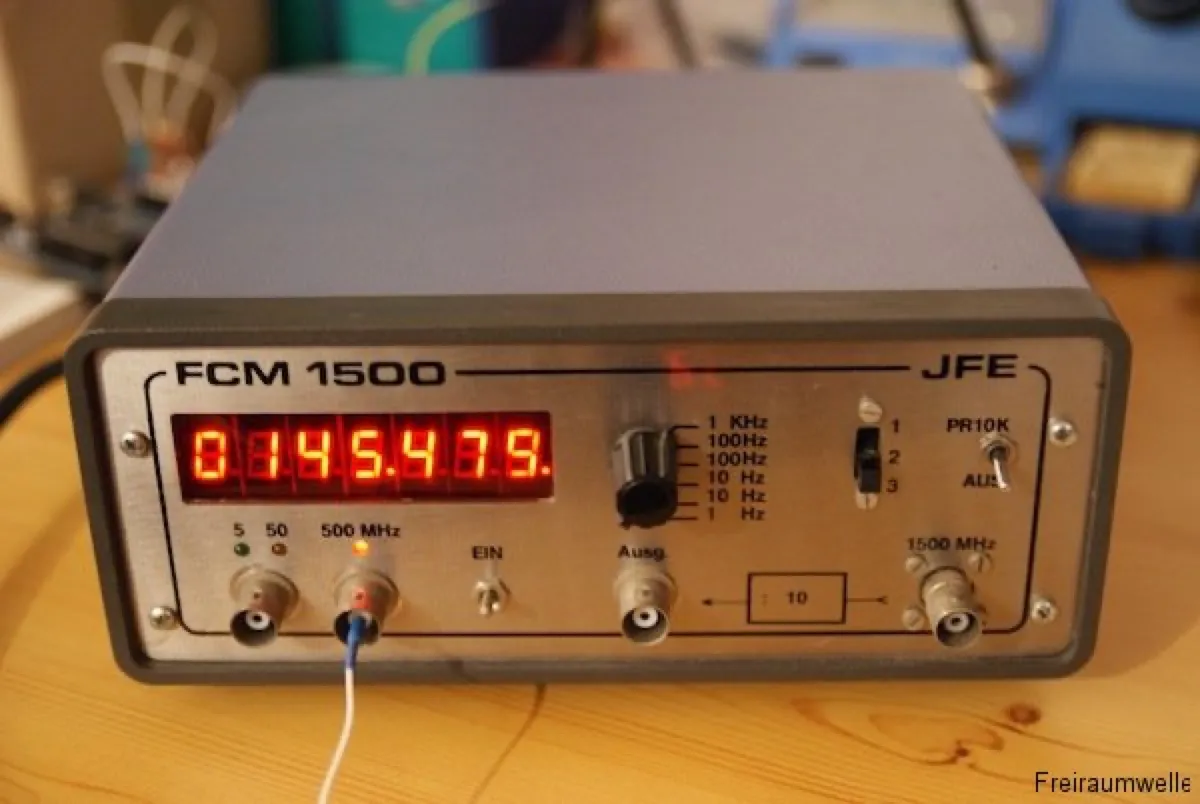

Frontplatte des Frequenzzählers FCM 1500 mit roter Siebensegmentanzeige, die 145,475 MHz zeigt, darunter BNC-Buchsen und Schalter für Torzeit und Messbereich

Das Gerät hat einen großen Vorteil: ein eingebautes Netzteil. Also kein weiteres Netzteil unter dem Funktisch, Kaltgerätestecker in die Steckdose und fertig.

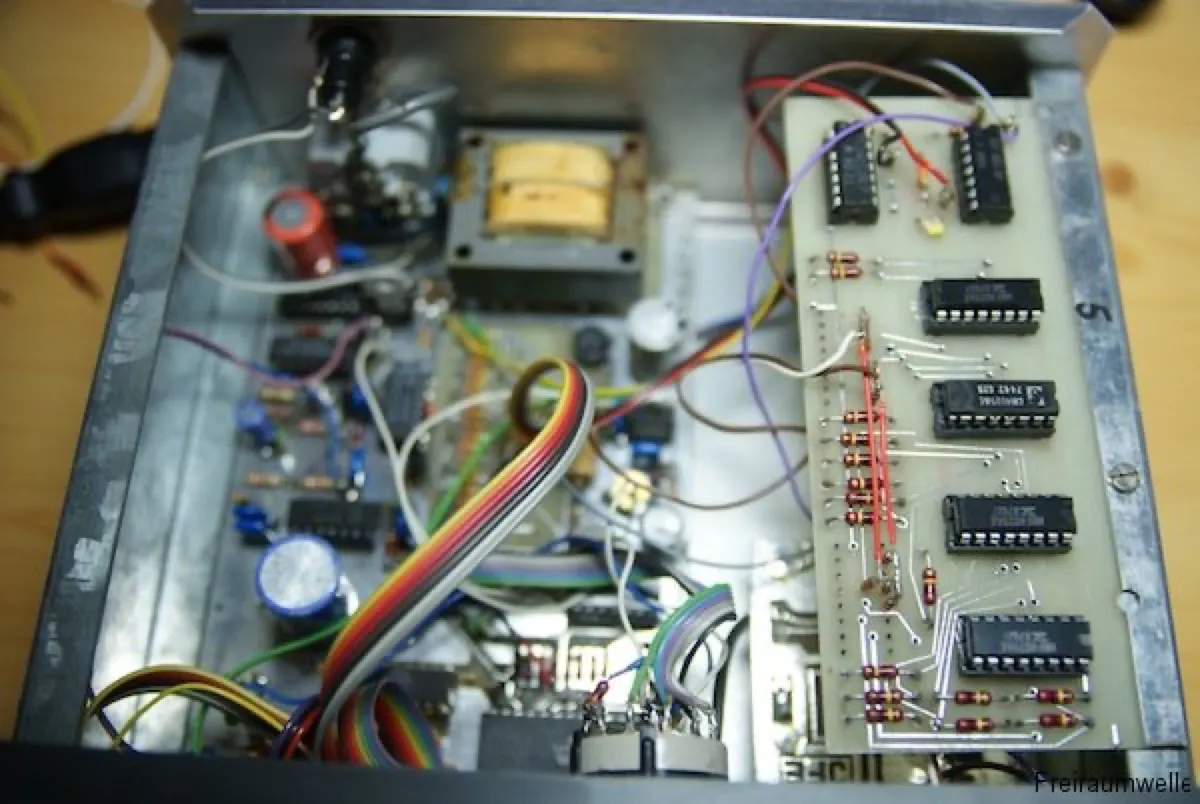

Blick ins geöffnete Gehäuse: die Platine mit der Zählerlogik in bedrahteter Technik, links der kleine Netztransformator

Auf dem Bild vom Innenleben ist links der kleine Netztrafo zu sehen.

Nahaufnahme des Netzteilbereichs mit Transformator, Gleichrichter und Siebelko

Zum Überprüfen der Sendefrequenz eines Funkgerätes reicht übrigens oft schon ein kurzes Stück Draht in der Eingangsbuchse des Frequenzzählers. Auf dem ersten Bild steckt in der BNC-Buchse noch ein Stück Jumperwire.
